Les Défauts
Le Défaut 7h
Le saviez-vous ?
Le défaut 7H, correspond au Défaut de manque de débit. C’est le défaut le plus récurent sur une installation de pompe à chaleur Daikin Altherma. Généralement, la PAC Daikin Altherma n’y est généralement pour rien à ce défaut 😉
Cause du défaut : 7H-01 – Débit anormal
Déclencher : Le système détecte un débit anormal pendant le fonctionnement
Effectuer : L’unité s’arrête de fonctionner.
Réinitialiser : Réinitialisation manuelle via interface utilisateur.
Vérifier que toutes les vannes d’arrêt du circuit d’eau sont ouvertes. Cause possible: Vanne d’arrêt fermée dans le circuit d’eau.
Exécuter un contrôle des vannes de purge d’air. Cause possible: Air dans le circuit d’eau.
Contrôler le débit d’eau. Cause possible: Le débit d’eau est trop faible.
Contrôler la pression d’eau. Cause possible: La pression d’eau est trop faible.
Contrôler le volume d’eau. Cause possible: Le volume d’eau est trop faible.
Vérifier si une dérivation est installée dans le circuit d’eau. Cause possible: Aucune dérivation installée dans le circuit d’eau.
Nettoyer le filtre à eau. Cause possible: Filtre à eau défectueux ou sale.
Exécuter un contrôle électrique du capteur de débit d’eau. Cause possible: Capteur de débit d’eau défectueux.
Exécuter un contrôle de la vanne à 3 voies. Cause possible: Vanne à 3 voies défectueuse.
Exécuter un contrôle de la pompe à eau. Cause possible: Pompe à eau défectueuse.
Exécuter un contrôle de la PCA hydro. Cause possible: PCA hydro défectueuse.
Les défauts ci-dessous sont similaires, sauf que le défaut se déclenche pendant une opération donnée. (exemple pendant l’operation « Eau chaude sanitaire »)
7H-04 – Débit anormal (eau chaude domestique)
7H-05 – Débit anormal (chauffage/ échantillonnage)
7H-06 – Débit anormal (refroidissement/ dégivrage)
7H-07 – Débit anormal / déblocage de la pompe
Explication:
La pompe à chaleur a besoin d’un débit de 12 l/mn. Si pendant l’utilisation des appoints électriques ou pendant le cycle de dégivrage et si le débit n’est pas à 12 l/mn (ou 15 l/mn pour les modèles W9) durant 15 secondes, le défaut s’active.
Le défaut ne se réarme pas tout seul, il doit y avoir une intervention humaine.
Si votre installation a toujours fonctionné normalement,
Le défaut est dû à un encrassement du filtre à tamis dans la PAC, dans ce cas le nettoyage sera nécessaire.
Si le contrôleur de débit de type vfs Grundfos est HS, pour les secondes générations EHVH-CA et si l’installation n’était pas pourvu d’un inhibiteur, afin de protéger la PAC contre la corrosion, son encrassement est inévitable.
Information : Pour contrôler le contrôleur de débit, il suffit de se mettre la PAC en mode « Utilisateur avancée » -> Information des capteurs , (en bas, il y a le débit).
Le débit doit rester quasi fixe, il ne doit pas fluctuer de plus de +/- 2 l/mn, si le débit change d’environ 20 litres à 5 litres, malheureusement votre contrôleur est encrassé.Le remplacement est super facile !
Vous pouvez nous contacter pour commander ce produit d’origine Daikin.
Le constructeur a mis en place un nouveau type de contrôleur le modèle SIKA
Autres cas :
Le réseau hydraulique commence a s’encrasser, exemple : plancher emboué, radiateur emboué, tuyauterie…
Le circulateur est colmaté.
Vous avez modifié votre installation, avec la pose d’une vanne motorisée ? Attention au manquant de débit lorsque la vanne est fermé !
Si votre installation a toujours eu un problème,
L’installation n’est pas équipée d’une soupape de pression différentielle « imposée par le fabricant » pour la 3 génération, elle est fournie avec le module hydraulique.
La tuyauterie est trop petite, ce qui à pour cause, l’augmentation de la perte de charge du réseau hydraulique et fait chuter le débit naturellement.
Diamètre pour une PAC de taille 4 -> 8, le diamètre doit être au minimum de 22 mm en cuivre pour une vitesse de 0,9 m/s. Pour les tailles 11, 14 et 16, un tube de 28 mm en cuivre s’impose.
Malheureusement beaucoup d’installations sont réalisées avec un tube de 25 mm en multicouche, mais chaque raccord n’a qu’un passage de 13 mm ce qui crée une augmentation de la perte de charge et fait chuter le débit.
Le plancher chauffant a une perte de charge d’environ 25 kPa -> voir si la nourrice est très éloigné 38 kPa

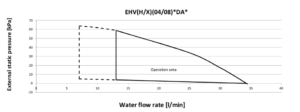

Les pertes de charges linéaires et les pertes de charges singulières augmentent d’environ 10 à 18 kPa, soit 38 + 18 kPa = 56 kPa soit un débit maximum de 9 l/mn pour une Série CA ou CB….
